Fenster V82 Modern Design
Spektakuläre Dimension des Minimalismus |
|
|
| |
|
|
|
|
|
| |
|
|
| Spektakuläre Dimension des
Minimalismus |
| |
|
|
Das System V82 Modern Design ist eine ultramoderne Lösung bezüglich der Technologie und des Designs. Das System zeichnet sich durch eine spezifische Zusammensetzung der Profile aus. Es ist nämlich so, dass der Flügel hinter dem Fensterrahmen versteckt ist und der Blendrahmen sich unter der Wärmeschicht befindet. Dadurch ist die ganze Konstruktion von der Gebäudeaußenseite nicht sichtbar.
Das Gebäude erhielt dadurch auch eine spektakuläre Optik. Die charakteristische Form der Rahmen und das günstigere Größenverhältnis deren Fläche im Vergleich zu Gläsern sorgt dafür, dass mehr Licht ins Innere hineinfällt und die Verglasung optisch größer wird. |
|
Das System zeichnet sich durch vorteilhaftere Nutzungseigenschaften aus wie z. B.: Energiesparsamkeit von Uw = 0,75 W/m2*K, Zuverlässigkeit und Sicherheit. Das System ist speziell für die Montage unter der Wärmeschicht geeignet. Diese Montageweise der Fenster setzt sich in bessere Parameter bezüglich Wärme- und Schalldämmung um. Dadurch kann diese Lösung für energiesparende Häuser angewendet werden.
Dokumentation
|
|
 |
– AUSSEHEN – |
Die Fensterrahmen sind dank origineller Bauweise nahezu unsichtbar, weil das Fensterprofil hinter dem Fensterrahmen versteckt ist. Der Fensterrahmen ist unter der Wärmeschicht eines Gebäudes verborgen. Die Rahmen sind fast unsichtbar. Dadurch haben die Fenster einen außergewöhnlich modernen, minimalistischen Charakter. Die puristische Form der Verglasung wird durch die verdeckten Beschläge ergänzt, die den Fensterumriss nicht stören. Im Vergleich zu traditionellen Lösungen, stellt die Glasfläche in den im System V82 Modern Design hergestellten Verglasungen eine weitgehend größere Oberfläche als üblicherweise dar. Im Endeffekt machen die Fenster den Eindruck, dass sie geräumiger, leichter und heller sind. Das strenge Design der Fenster schreibt sich ausgezeichnet in die moderne Ästhetik ein, die aus den besten modernistischen Vorbildern schöpft. Die Profile, die in diesem System angewendet werden, sind in weißer Farbe. Allerdings, gewinnt der Investor breite Dekorationsmöglichkeiten bei der Anpassung der Fensterfarbe dem Gebäudecharakter dank der Möglichkeit für die Profile von deren Außenseiten Alu-Schalen in beliebiger Schattierung der RAL-Classic-Palette anzuwenden.
 |
– ENERGIEEINSPARUNG – |
5-Kammer-Profil mit der Einbautiefe von 82 mm und dem Koeffizient Uf = 1,0 W/m2*K ist zusätzlich vor Kälte durch dedizierte Montageweise geschützt. Rahmen stellen die kritischen Fensterelemente dar, die über Isoliereigenschaften entscheiden. Die Bebauung der Rahmen mit einer Wärmeschicht lässt die Verglasungsparameter zu erreichen, die den Anforderungen der Fenster für energieeffiziente Häuser erfüllen. Bereits in der Standardversion ist das System mit der Doppelkammerverglasung und dem thermischen Abstandhalter Master Therm mit dem Koeffizient U=0,5 W/m2*K gem. EN673 ausgestattet. Dadurch erreicht es die Eigenschaften vergleichbar mit den Parametern einer Mauer.
 |
– SCHALLDICHTUNG – |
Widerstandsfähige Bauweise und Dichtigkeit beeinflussen positiv akustische Eigenschaften des Fensters. Bereits in der Standardversion beträgt der Koeffizient Rw = 34 (-2; -7) dB, was bedeutet, dass das System erfolgreich in lauten Orten angewendet werden kann, um die Schalldämmung bis zum Komfortlevel zu begrenzen. In außergewöhnlichen Fällen können akustische Parameter der Verglasung dadurch verstärkt werden, dass breitere, schalldichte Glaspakete verwendet werden können, weil das Fensterprofil problemlos ein Glaspaket mit der Breite von bis 60 mm umfasst. |
|
 |
– BESTÄNDIGKEIT – |
Das System wurde mit dem Gedanken an mehrjährige Benutzung entworfen und für die Realisierung anspruchsvoller Konstruktionen geeignet. Die Profile der Klasse A mit der Wanddicke von min. 2,8 mm sind mit vielmals gebogenen Verstärkungen aus verzinktem Stahl gestärkt. Diese Bauweise sichert außergewöhnliche Widerstandsfähigkeit gegen physische Kräfte und ermöglicht Verglasungen mit erheblichen Abmessungen herzustellen. Die Beschläge mit der verdeckten Scharnierseite sichern ebenfalls die Beständigkeit dieser Lösung. Dank der spezifischen Bauweise können die Beschläge Flügel mit größerer Fläche und höherem Gewicht als standardmäßige Lösungen sowie Flügel mit schweren Glaspaketen z. B. schalldichten oder Anti-Einbruch-Verglasungen tragen. Zusätzlich ermöglicht die standardmäßig verwendete Technologie der in die Profile eingeklebten Gläser dass die Verglasungen eine vorbildliche Statik haben.
 |
– SICHERHEIT – |
Sorgfältig verarbeitete, beständige Konstruktion sorgt für Nutzungssicherheit. Jeder Flügel ist standardmäßig mit 2 oder 3 (im Falle der RU-Fenster) Anti-Einbruchszapfen ausgestattet, die vor häufigsten Einbruchsmethoden schützen. Es ist auch möglich die magnetischen Schalter Safe+ zu installieren, die nach dem Anschluss an der Alarmzentrale vor dem Besuch ungebetener Gäste schützen. Das Fensterprofil ist mit den Glaspaketen von der Gesamtbreite von 34 vom 60 mm ausgestattet. Die Verglasung kann zusätzlich erfolgreich ausgestattet werden mit einem breiten Anti-Einbruchs-Glaspaket mit dem sogenannten Sicherheitsglas P4 mit wärmedämmenden Parametern. Dadurch, wenn Sie die Lösungen auswählen, die wirksamer vor dem Einbruch sichert, müssen Sie nicht auf energiesparende Eigenschaften verzichten. |
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|

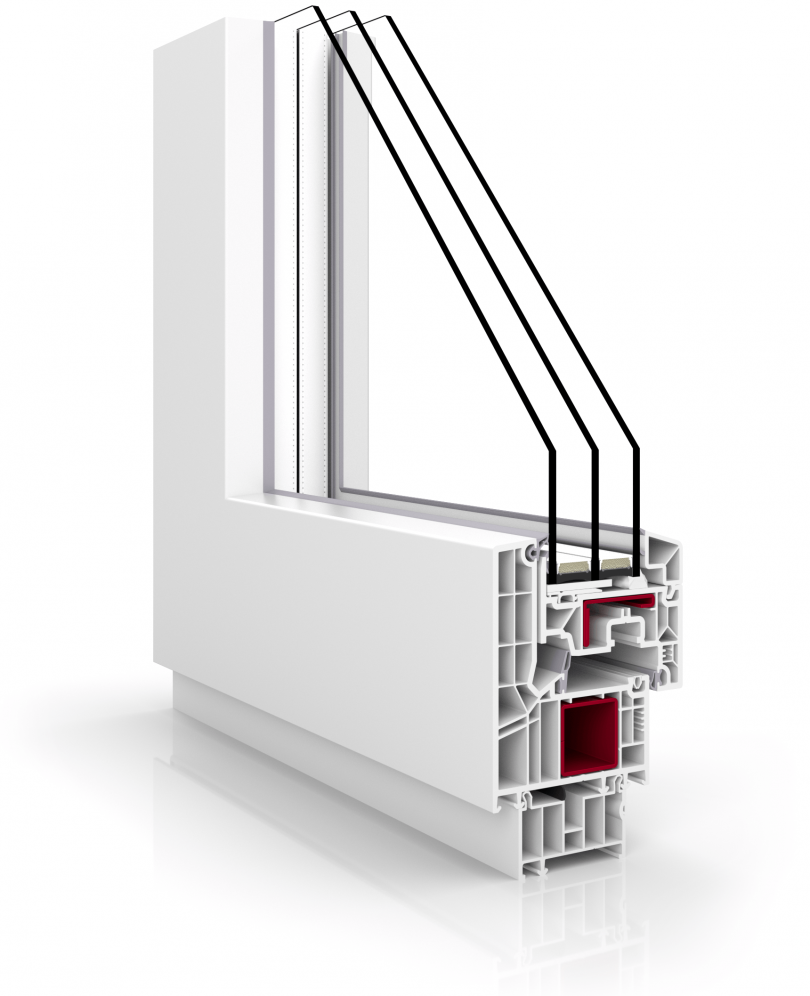

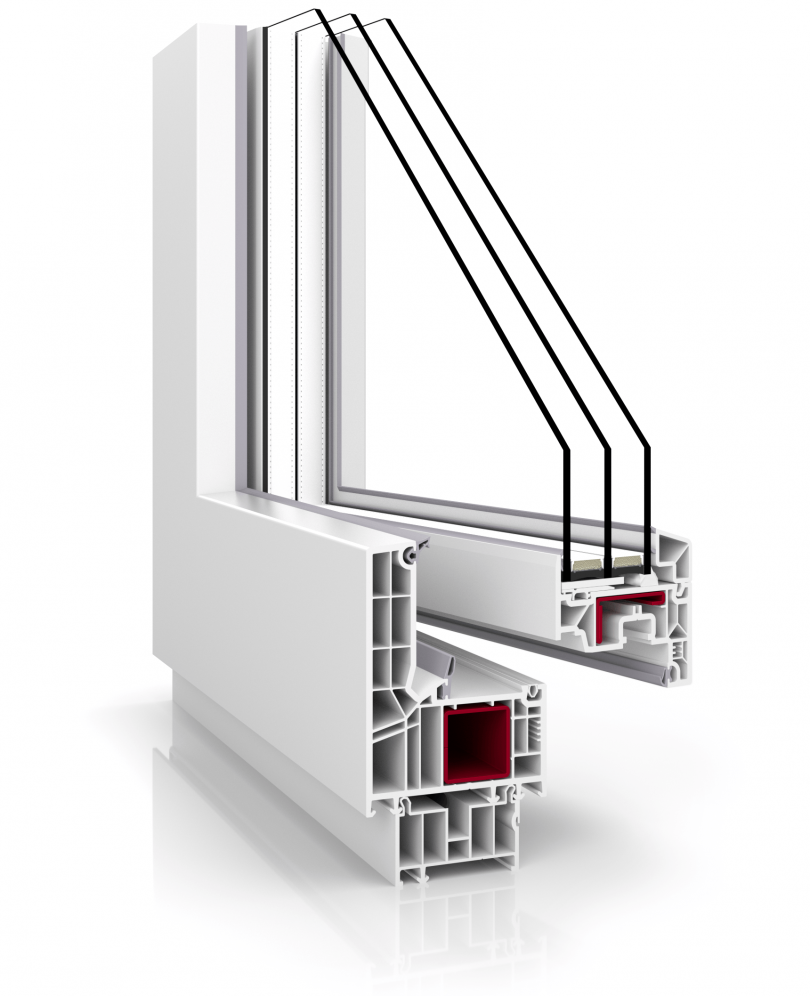

Profile
 |
VEKA, 5-Kammer-Rahmen und 5-Kammer-Flügel mit der Einbautiefe von 82 mm, Klasse A, |
|
|
|
Profile aus Schlagbiegefestigkeits-PVC, |
|
|
|
Wandstärke des höchsten Qualitätsstandards gem. PN-EN 12608. Fensterprofile der Klasse A zeichnen sich durch die Außenwandbreite aus, die min. 2,8 mm beträgt. Dies verleiht den Profilen große Stabilität, Widerstandsfähigkeit gegen Beschädigungen und Temperaturschwankungen sowie perfekte Schalldämmungswerte. Die Tragfähigkeit der Beschläge für die Profile der A-Klasse ist um über 30% höher als für die Profile der B-Klasse, |
|
|
|
dreifaches Dichtungssystem mit einer Mitteldichtung. Diese Lösung sichert perfekte Dichtigkeit sowie Schall- und Wärmedämmung; dabei bleibt die Beschlagkammer trocken, |
|
|
|
Profile sind in weißer Farbe zugänglich, Möglichkeit der Anwendung von Aluschalen lackiert in jeder Farbe gem. RAL-Palette CLASSIC, |
|
|
|
originelle Profilbauweise sorgt dafür, dass Fensterrahmen von der Gebäudeaußenseite nahezu unsichtbar sind, |
|
|
|
dedizierte Montageweise zusätzlich verbessert Wärmedämmungs-werte. |
Armierungen
|
Verzinkter Stahl mit der Stärke von 1,5 mm in Rahmen, Flügeln und Pfosten. |
Verglasung
|
eingeklebte Verglasung - sorgt dafür, dass das Fenster hervorragende Statik erreicht und gegen die Flügelabsenkung infolge der Nutzung widerstandsfähig ist. Dies sichert mehrjährige und problemlose Bedienung des Fensters, |
|
|
|
2-Kammer-Verglasung mit dem Wärmedurchgangskoeffizienten von Ug = 0,5 W/m²*K gem. EN 673. Sehr hohe Wärmedämmung fast wie Mauerisolierung, |
|
|
|
thermischer Abstandhalter Master Therm, der das Risiko der Wasserdampfkondensation auf der Glasscheibe im Innenraum senkt und gleichzeitig die Wärmedämmung des ganzen Fensters um 6% erhöht. |
|
|
|
Möglichkeit der Anwendung von Glaspaketen für besondere Einsätze (Sicherheitsverglasung, einbruchhemmend, schalldämmend) mit der Breite von bis zu 60 mm. |
| |
|
Dichtungen
|
von der Außenseite - EPDM-Einziehdichtungen. Über die Auswahl dieses Dichtungsstoffes entschieden seine außergewöhnlichen physischen und Nutzungsvorteile. Im Vergleich mit anderen Stoffen zur Herstellung der Dichtungen zeichnet sich EPDM vor allem durch seine besseren Werte in Bezug auf die Widerstandsfähigkeit gegen das Altwerden, Auswirkungen hoher Temperaturen und Widerstands-fähigkeit gegen äußere Umstände aus. Außerdem, zerspringen die aus dem EPDM hergestellten Dichtungen nicht. Sie sind gegen die Auswirkungen der UV-Strahlen widerstandsfähig, |
|
|
|
von der Innenseite - Schweißdichtungen in Profilen |
|
|
Zubehör
|
Fensterbankanschlussleiste mit einer Dichtung sorgt für optimale Verbindung zwischen dem Fenster und der Fensterbank sowie erhöht Wärme- und Schalldämmung, |
|
|
|
Fülldichtung in unterer Beschlagrille hilft Sauberkeit zu bewahren. |
Beschläge
|
ROTO NT DESIGNO mit verdeckter Scharnierseite. Mit diesem unsichtbaren und äußerst kräftigen Beschlag können Fensterflügel mit dem Gewicht von bis 150 kg gebaut werden. Die Beschläge eignen sich hervorragend für große Verglasungen sowie schwere, einbruchhemmende, energiesparende oder schalldämmende Glaspakete. Die Beschläge mit verdeckten Scharnieren verformen keine Dichtungen, was Dichtigkeit des Fensterrahmens steigert und Energieverluste im Innenraum verringert, |
|
|
|
Swing-Secustik-Griffe, in denen zum ersten Mal einen Mechanismus eingesetzt wird, der das Fenster vor Einbruchsversuchen schützt, indem er Riegelelemente der Beschläge von außen verschiebt. Die sanften Biegungen und ergonomischen Formen der Griffe verleihen dem ganzen Fenster zusätzliche Eleganz und unwiederholbaren Charakter, |
|
|
|
zwei (oder vier in DK-Flügeln) Anti-Einbruchszapfen in Flügeln. PVC-Fenster gelten als weniger sicher, deshalb haben wir uns entschlossen diese Fenstervariante mit zusätzlichen Schutzvorrichtungen auszustatten, die einbruchhemmend wirken und die Zeit für Fensteraufhebeln verlängern. Solche Lösung erhöht die Chance einen Dieb aufzuhalten und kann den Vermögenverlust verhindern, |
|
|
|
Mikro-Lüftungssystem sorgt für ständige Frischluftzufuhr ohne dabei Benutzer der Kälte auszusetzen, |
|
|
|
Sperre falscher Griffposition und Hebevorrichtung des Flügels in DK-Flügeln sorgen für Benutzersicherheit und Beschlagbeständigkeit, |
|
|
|
Kippstabilisator. |
|
|
| |
|
|
|
| |
|
|

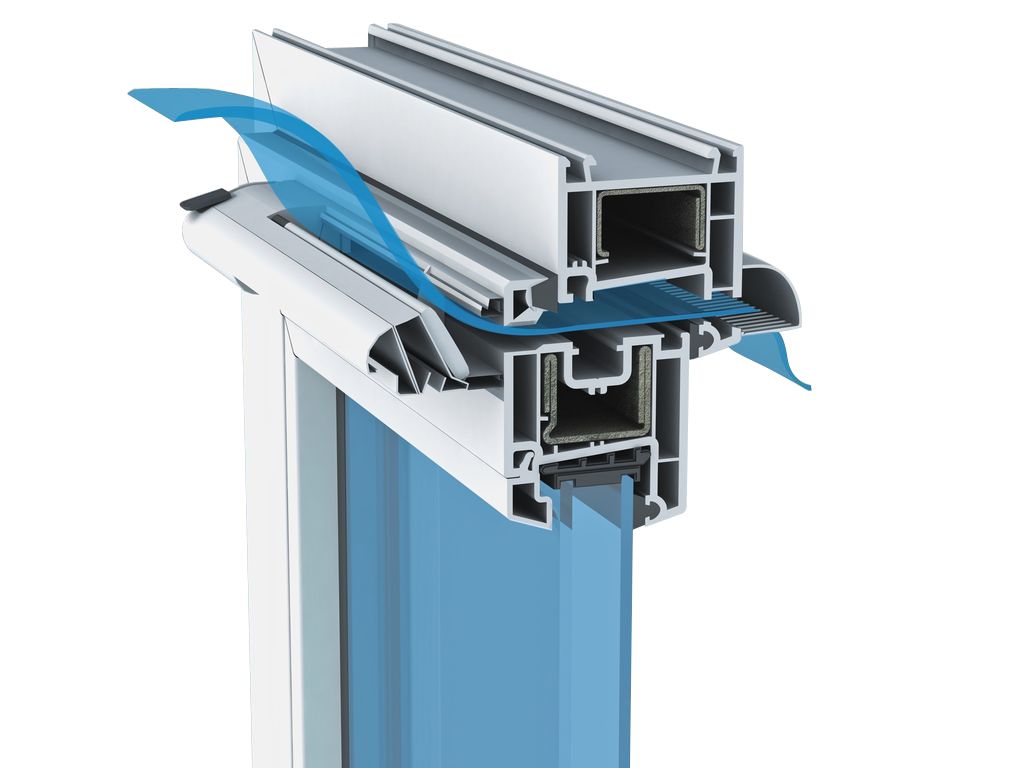

Hygrostatisch gesteuerter zweiflutiger Lüfter
Aereco AMO
Schalldruck Diffusor Aereco AMO Rw=33dB haben automatische Regulierung der zugeführten Luft in Abhängigkeit von der Druckdifferenz, innerhalb und außerhalb des Raumes.
Zusätzlich, der Benutzer hat eine Möglichkeit den Luftstrom auf ein Minimum reduzieren. AMO zeichnet sich durch eine Leistung von bis zu 45 m3/St. aus (beim Unterdruck 20 Pa) und Schalldämmung bis 33 dB in der vollständigen geöffneter Position. Diffuser sind in der Holz-und PVC-Fenster montiert. Das Produkt hat die technische Zustimmung AT/2004-02-1462.
Technische Daten:
| Werkstoff: |
PS, ABS. Erhältlich in den Farben: weiß/braun/Eiche |
|
|
| Strömung:: |
(min. - max.) bei 10 Pa: 22/30/45m3/St |
|
|
| Akustische Isolierung: |
Isolierung: Dn,e,w (C), maximale Haubeöffnung ASAM oder AC: 33dB(A). |
|
|
Schalldruck Diffusor Aereco AMI
Das selbstregulierende Lufteinlass, wo die Menge der zugeführten Luft automatisch reguliert in Abhängigkeit von der Druckdifferenz innerhalb und außerhalb der Raum ist.
Dies ist die Ebene der Differenzdruck, bei dem der Diffusor Effizienz erreicht ihr Maximum. Mit weiteren Anstieg sind die Flügel durch eine Begrenzung der Menge an Luft abgelenkt. Eine solche Situation kann verursacht werden, zum Beispiel, durch einen Windstoß. Der Benutzer hat die Möglichkeit, beim Schließen der Öffnung der Luftstrom auf ein Minimum begrenzen. AMI haben eine Ausbeute von bis zu 35 m3 / St und Schalldämmung bis 43 dB in der vollständigen geöffneter Position. Diffuser sind in dem Fenstern aus PVC montiert. Das Produkt hat die technische Zustimmung AT/2004-02-1462
Technische Daten:
| Werkstoff: |
PS, ABS. Erhältlich in den Farben: weiß / braun / Eiche |
|
|
| Strömung:: |
(min. - max.) bei 10 Pa: 22-30m3/St. |
|
|
| Akustische Isolierung: |
Dn,e,w (C), maximale Haubeöffnung ASAM oder AC: 38dB(A) |
|
| |
|
|
|
| |
|
|

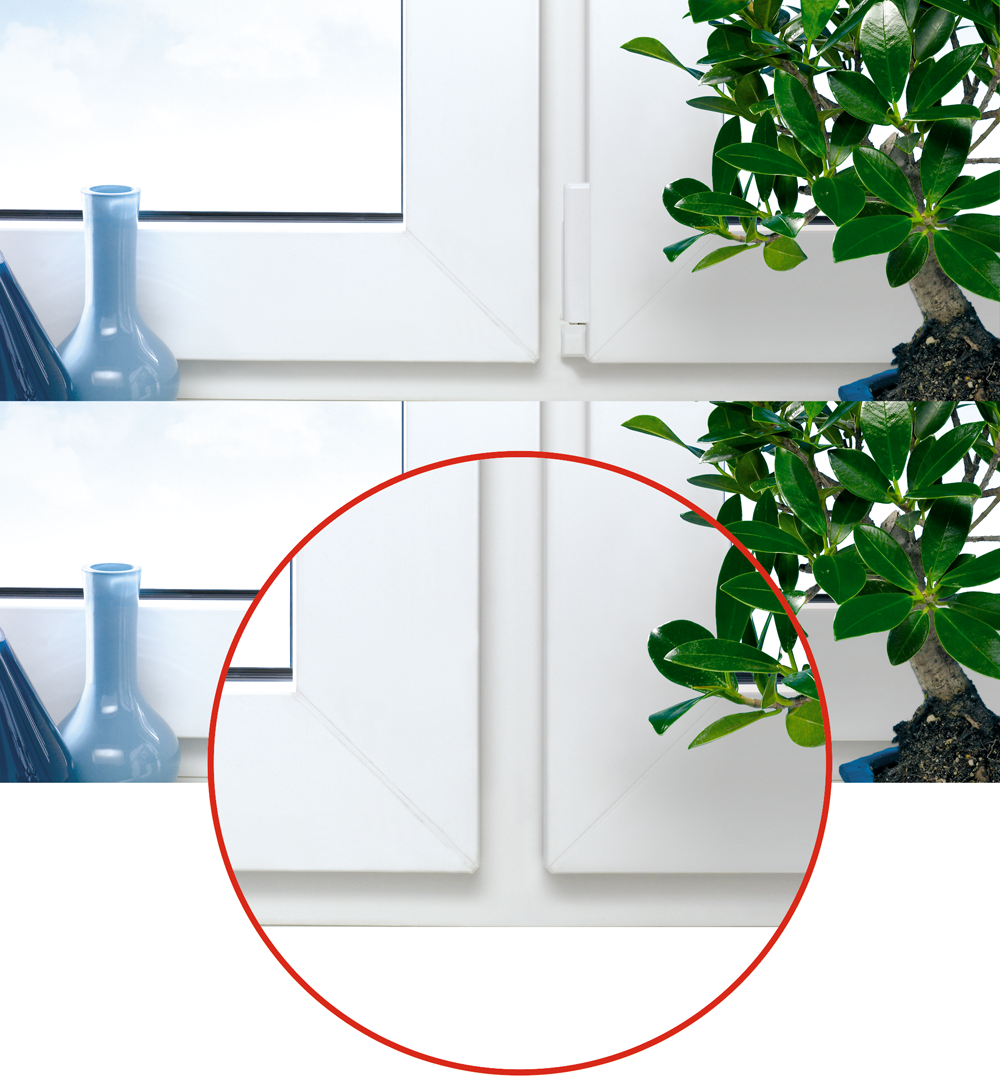

Beschlag Designo
Die Beschläge DESIGNO für PVC Fenster, das ist sehr interessante Auflösung, besonders für diejenigen, die Ästhetik hoch schätzen.
In diesem einzigartigen Beschlag auf dem Markt, Alle Angeln und Umschweifen, wurden unter einem Flügel versteckt, deshalb sind nicht sichtbar im Fenster.
Dieser Beschlag hat noch einen Vorzug. Eignet sich für große und schwere anti-Einbrecher Verglasung, energieeffiziente Verglasungen oder schallabsorbierenden Pakete. Zusätzlich dank Beschläge mit verdeckten Scharnieren, die Energieverlust im Raum ist etwa 10% weniger, weil die Dichtung nicht verformert ist und das dicht einfach die Fenster.
|
|
Energieeffiziente Verglasung
Der Energieverlust durch das Fenster und hohe Heizkosten gehören schon zur Geschichte. Firma VETREX führt jetzt die Verglasung mit dem Wärmedämmwert Ug= 0,4 W/m²K; Ug= 0,5 W/m²K; und Ug= 0,7 W/m²K ins Angebot ein.
Der Wärmedämmwert des Fensters (Uw) und der Verglasung (Ug) sind die wichtigsten Parameter, die über Energieeffizienz der Fenster und ganzen Gebäuden entscheiden. Je kleiner der U-Wert ist, desto kleiner auch die Heizkosten sind. Wichtig bei der Wahl des Fensters ist den Wärmedämmwert zu prüfen. Die Möglichkeit die Fenster VETREX in eine Verglasung mit gutem U-Wert ausstatten zu können, ist eine Antwort auf die neusten Markterwartungen. Hohe Energieeffizienz neuer Verglasung verursacht, dass sie nicht nur für Wohnungen und Häuser mit den typischen Fenster, sondern auch für Fenster mit großem Ausmaß perfekte ist |
| |
|
|
|
| |
|
|
VSG der Klasse P4
Die Verglasung der Klasse P4 besteht aus zwei Glastafeln mit einer Dicke von 4mm, die mit vier PVB Folien mit einer Dicke von 0,38 mm miteinander verbunden sind.
Dadurch ist sie bruchsicher. Die Verglasung dieser Klasse kann eine Stahldraht-Gitterauge der Maße: 150 mm x 10mm ersetzen. |
|
Vorsatzrolladen
Wir bieten unseren Kunden nicht nur das Aussenfensterrolläden, sondern auch die Innenrolladen in einer vollständigen Palette von Farben RAL-System.
Deswegen passen perfekt für Farben von unseren Fenster. |
| |
|
|
|
|
|
